壓濾機廠家介紹渣漿泵的結構
發布時間：2021-10-12
已有2784人閱讀

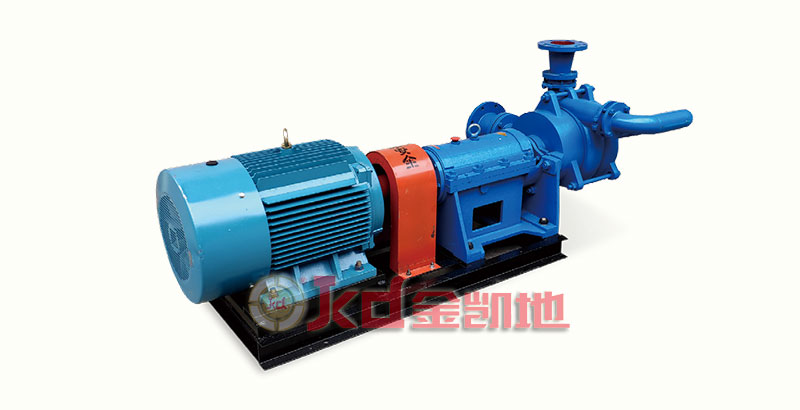

渣漿泵輸送的是含有渣滓的固體顆粒與水的混合物。但從原理上講渣漿泵屬于離心泵的一種，在鋼鐵企業主要用于轉爐除塵水、高爐煤氣洗滌水、連鑄濁環水和軋鋼濁環水等系統的泥漿輸送。
常用的渣漿泵結構如下
(1)泵頭架構。泵體采用雙層泵殼(內外雙層金屬結構)，雙泵殼外殼結構為垂直中開式，出水口位置可按45°間隔，旋轉8個不同位置安裝使用。為有效防止軸封泄露，采用動力密封、填料密封或機械密封組合形式。葉輪與后護板問設有迷宮式間隙密封，極大地降低了漿體向填料箱泄露量，有力地保證了密封的可靠性。葉輪設有背葉片，及時排出回流漿體，從而提高了容積率，降低了回流及沖蝕，提高了過流部件壽命。為便于檢修及拆卸設有拆卸環，避免了因不能拆卸而造成割軸現象。
(2)托架結構。托架結構為水平中開式，為延長軸承的使用壽命，從水力設計和結構設計上進行了優化。使徑向力和軸向力合理分布，且正確選用軸承形式、型號、冷卻與潤滑方式等，從而達到了軸承低發熱、高壽命的要求。
(3)軸封形式。軸封裝置對泵體和泵軸之間起密封作用?？煞乐箍諝馇秩氡脙?nèi)和大量水從泵內滲漏出來。離心渣漿泵的密封形式通常采用的是副葉輪加填料密封，副葉輪加填料密封是流體動力密封，靠副葉輪產生的壓頭抵抗葉輪出口液體的外漏，同時利用葉輪蓋板設背葉片加水封環和填料來防止空氣進入，又用背葉片和水封環降低填料處的壓力，有防止雜質進入密封的作用。
